Tekanan manifold gauge AC mobil yang sehat biasanya berada di kisaran 15–30 psi (sekitar 1–2 bar) pada sisi rendah dan 160–250 psi (sekitar 11–17 bar) pada sisi tinggi, dengan mesin menyala dan AC aktif. Manifold gauge adalah alat ukur dengan dua jarum yang menunjukkan tekanan freon (refrigeran) di dua sisi sistem AC. Angkanya bukan nilai tunggal: suhu udara, putaran mesin, dan kondisi kondensor ikut mengubahnya. Karena itu, yang penting bukan menghafal satu angka, melainkan membaca pola antara kedua sisi. Di bengkel seperti Wijaya AC Mobil, pola inilah yang lebih dulu dilihat sebelum diputuskan perlu tidaknya menambah freon. Artikel ini menjelaskannya dengan bahasa sederhana.

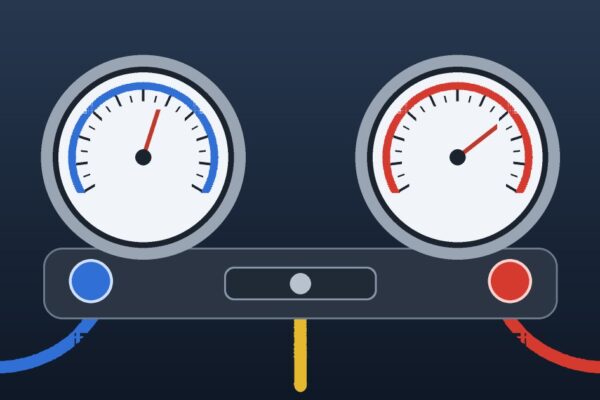

Manifold gauge adalah sepasang alat ukur tekanan yang disambung ke dua titik servis di pipa AC mobil. Satuannya umumnya psi (pounds per square inch), kadang bar; 1 bar kira-kira 14,5 psi. Jarum biru menunjukkan sisi tekanan rendah (low side), yaitu sisi hisap kompresor. Jarum merah menunjukkan sisi tekanan tinggi (high side), yaitu sisi keluar kompresor menuju kondensor. Menurut Auto2000, selang biru dipasang ke sisi rendah, selang merah ke sisi tinggi, dan selang kuning adalah service line untuk proses servis seperti vakum atau pengisian. Alat ini membantu mendeteksi kebocoran atau penyumbatan tanpa membongkar seluruh sistem.
Ada dua jenis bacaan manifold gauge. Pertama, tekanan statis dengan mesin mati; Daihatsu menyebut angkanya sekitar 70–90 psi (kira-kira 4,8–6,2 bar). Kedua, tekanan dinamis dengan mesin hidup dan AC menyala. Bacaan statis hanya menjawab satu pertanyaan: apakah masih ada freon di dalam sistem? Ia belum cukup untuk menilai kondisi sistem secara menyeluruh.
Untuk mobil berfreon R-134a, Moladin menyebut kisaran 15–30 psi untuk sisi rendah dan 160–250 psi untuk sisi tinggi. Artikel itu mengingatkan bahwa “kalau tekanannya salah, bisa bikin sistem AC bermasalah.” Dengan kata lain, tekanan refrigeran yang meleset bukan sekadar angka di jarum, tetapi tanda ada yang perlu dicari penyebabnya.
Rentang itu lebar karena suhu udara sekitar memengaruhi hasil. Tabel dari Rick’s Free Auto Repair Advice, situs panduan perbaikan otomotif asal Amerika Serikat, memberi gambaran: pada suhu sekitar 70°F (±21°C) sisi rendah berkisar 35–40 psi dan sisi tinggi 145–160 psi, sedangkan pada 90°F (±32°C) sisi rendah 45–55 psi dan sisi tinggi 250–270 psi. Kedua sumber tidak selalu sama persis, jadi anggap semuanya acuan kasar dan cocokkan dengan buku servis mobil Anda. Inilah salah satu hal yang paling sering disalahpahami: tidak ada satu angka “normal” yang berlaku untuk semua mobil di semua cuaca.
Kondisi pengukuran juga ikut menentukan. Rick’s menyebut putaran mesin sekitar 1.500 rpm, sedangkan Moladin menyebut sekitar 2.000 rpm, dengan AC di pengaturan terdingin dan blower kencang. Mengukur saat mesin idle di siang terik bisa memberi angka yang jauh berbeda.
Teknisi jarang melihat satu jarum saja. Yang dibaca adalah pasangan angka antara tekanan sisi rendah dan sisi tinggi. Berikut pola yang dirangkum Rick’s, dengan penjelasan tambahan dari sumber lain.
Biasanya freon kurang, umumnya karena kebocoran halus. Cari titik bocornya sebelum menambah refrigeran, sebab menambah tanpa memperbaiki hanya menunda masalah. Moladin menjelaskan bahwa kompresor yang tidak mendapat suplai refrigeran cukup membuat kabin lambat dingin atau tidak dingin sama sekali.
Pola ini mengarah ke hambatan di jalur freon, misalnya orifice tube (pipa kecil pengatur aliran) atau katup ekspansi (TXV) yang tersumbat. Mengisi freon pada kondisi ini justru salah arah, karena masalahnya bukan kekurangan refrigeran.
Bisa berarti freon berlebih (overcharge) atau pembuangan panas di kondensor terganggu, entah karena sirip kotor atau kipas tidak berputar. Moladin mencatat, saat tekanan terlalu tinggi, sistem pengaman dapat memutus arus ke magnet clutch kompresor. Kalau curiga ke kipas, pelajari dulu peran motor extra fan radiator dalam menjaga suhu AC tetap stabil.
Kompresor patut dicurigai karena tidak mampu menaikkan tekanan. Pastikan dulu kemampuan kompresor sebelum mengganti komponen lain.
Freon bukan sekadar cairan pendingin. Menurut tabel California Air Resources Board (CARB), R-134a memiliki potensi pemanasan global (global warming potential/GWP) 1.430 dengan basis IPCC AR4 untuk rentang 100 tahun, artinya jauh lebih kuat memanaskan atmosfer dibanding CO₂ pada massa yang sama. Karena itu, pelepasan freon ke udara selama pengukuran atau pengisian harus dihindari.
Di Amerika Serikat, EPA menyatakan bahwa “Section 609 certification is required to service any MVAC system for consideration”, yaitu sertifikasi diwajibkan bagi siapa pun yang menyervis AC kendaraan dengan imbalan. Aturan itu berlaku di sana, bukan di Indonesia, tetapi prinsipnya relevan. Di dalam negeri, Kementerian Lingkungan Hidup/BPLH pada 25 September 2025 menyerahkan peralatan servis kepada teknisi RAC (refrigeration and air conditioning) di Pontianak, dan menyebut 76 set peralatan telah didistribusikan sejak 2021 dengan target 1.250 set pada 2030. Deputi Ary Sudijanto menyampaikan, “Masyarakat bisa ikut menjaga lingkungan dengan memilih teknisi bersertifikat.” Informasi itu menyangkut teknisi RAC secara umum, bukan khusus AC mobil, tetapi pesannya sama.
Pemilik mobil cukup memantau gejala: kabin lambat dingin, kompresor sering putus-nyambung, atau AC hanya dingin saat mobil berjalan. Pemasangan alat dan penafsiran bacaannya sebaiknya diserahkan ke teknisi. Sebagai gambaran jenis pemeriksaan yang tersedia, daftar layanan servis AC mobil dari Wijaya AC Mobil bisa Anda lihat lebih dulu.
Untuk freon R-134a, acuan umumnya 15–30 psi di sisi rendah dan 160–250 psi di sisi tinggi saat mesin hidup dan AC aktif (Moladin). Angkanya naik turun mengikuti suhu udara dan putaran mesin, jadi cocokkan dengan buku servis mobil Anda.
Secara teknis bisa, tetapi tidak disarankan tanpa pengalaman. Salah menyambung selang atau membuka katup bisa melepas freon ke udara, dan bacaannya sering salah ditafsirkan. Daihatsu juga menyarankan agar pemilik yang merasa kurang mahir segera meminta bantuan teknisi yang kompeten.
Penyebab yang umum adalah kondensor kotor, kipas kondensor tidak berputar, atau freon berlebih. Pada kondisi ini kondensor bekerja lebih keras dan beban kompresor naik.
Tidak selalu. Jika sisi rendah rendah tetapi sisi tinggi justru tinggi, curigai hambatan di jalur freon seperti orifice tube atau katup ekspansi yang tersumbat, bukan kekurangan freon.
Membaca bacaan manifold gauge bukan soal menghafal angka, melainkan memahami pola antara sisi rendah dan sisi tinggi. Kalau tekanan di mobil Anda tidak normal, jangan buru-buru menambah freon: cari dulu apakah penyebabnya kebocoran, hambatan, kipas, atau kompresor. Untuk pemeriksaan yang rapi dan konsultasi, hubungi tim Wijaya AC Mobil.
